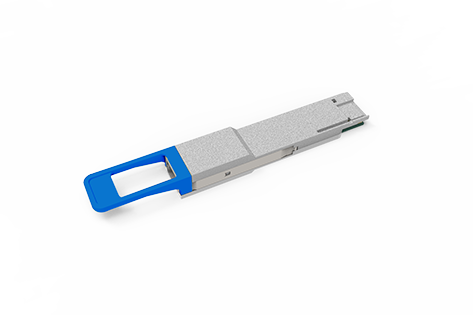

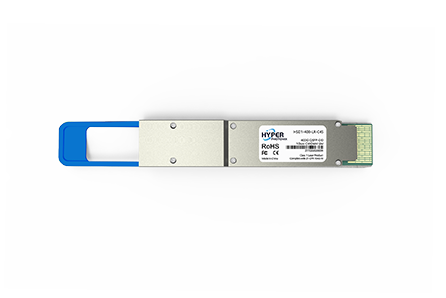

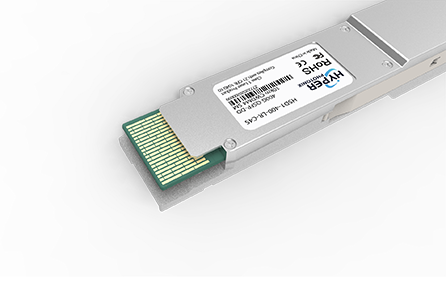

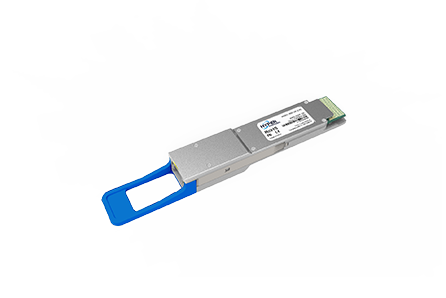

400GBASE-LR4 QSFP-DD PAM4 1310nm 10km DOM LC SMF 光收发模块

芯速联HSD1-400-LR-C4S 是一款高性能、高性价比的模块,适用于高达 400G 的光数据通信应用,在 SM 光纤上的传输距离可达 10km。收发器由两部分组成: 发射器部分包括一个四通道 EML 激光器、一个四通道驱动器和一个 DSP。接收器部分由一个四通道 PIN 光电二极管和一个四通道跨阻抗前置放大器(TIA)组成,并与发射器共享 DSP。模块采用 76 针连接器,可热插拔。高速电气接口基于低压逻辑,标称差分阻抗为 100 欧姆,模块内采用交流耦合。

TAG: 400G, Optical Transceiver, Data Center
获取报价
下载
特征
典型应用
规格
视频

特征

  • Up to 10KM transmission distance

  • Signaling rate per lane, 53.125GBd

  • EML with TEC and PIN receiver

  • Modulation format ,PAM4

  • 400GAUI-8 electrical interface

  • 2-wire interface for integrated Digital Diagnostic monitoring

  • QSFP-DD MSA package with single LC connectors

  • Hot pluggable

  • Very low EMI and excellent ESD protection

  • +3.3V power supply

  • Power consumption less than 12W

  • Operating case temperature: 0~70℃

典型应用

  • 400G LR4应用

规格

Data Rate:400Gb/s
Supply voltage3.3V
Power consumption<12W
Wavelength1310nm
Connector

MPO-12

TransmitterDFB
ReceiverPIN
Case Temperature0℃ to 70℃ (32 to 158°F)
Reach10km
